新着情報
「切削油の選定で工具寿命は倍になる！ / アルミ・SUS・鋼…被削材別・最適クーラントの法則」をブログに公開しました。
切削油の選定で工具寿命は倍になる！ / アルミ・SUS・鋼…被削材別・最適クーラントの法則
「ガガガッ……バキッ！」
加工中に響く嫌な音。またドリルが折れたか……。
ステンレスやチタンなどの難削材加工が増える中、「工具寿命（ツールライフ）」の短さに頭を抱えていませんか？
チップやドリルの購入費がかさみ、見積もりギリギリの利益が消耗品費で消えていく。
上司からは「もっと大事に使え」と言われるが、条件を落とせば納期に間に合わない。
そんな板挟みの現場担当者様に、一つ質問です。
「その切削油、本当にその材質に合っていますか？」
「商社に勧められた汎用タイプだから大丈夫」
もしそう思っているなら、そこがコスト削減の最大のチャンスです。
私たちジュラロン株式会社は断言します。
機械や工具を変えなくても、「被削材にマッチした油」を選ぶだけで、工具寿命は1.5倍〜2倍に延びます。
今回は、カタログのスペック表だけでは分からない、「被削材ごとの正しい切削油選定の化学（ケミストリー）」を現場目線で解説します。
なぜ「万能クーラント」では工具が持たないのか？
多くの現場では、アルミも鉄もSUSも同じ機械で削るため、「全材質対応（汎用）」のクーラントが好まれます。
しかし、厳しい言い方をすれば、「万能 ＝ どっちつかず」でもあります。

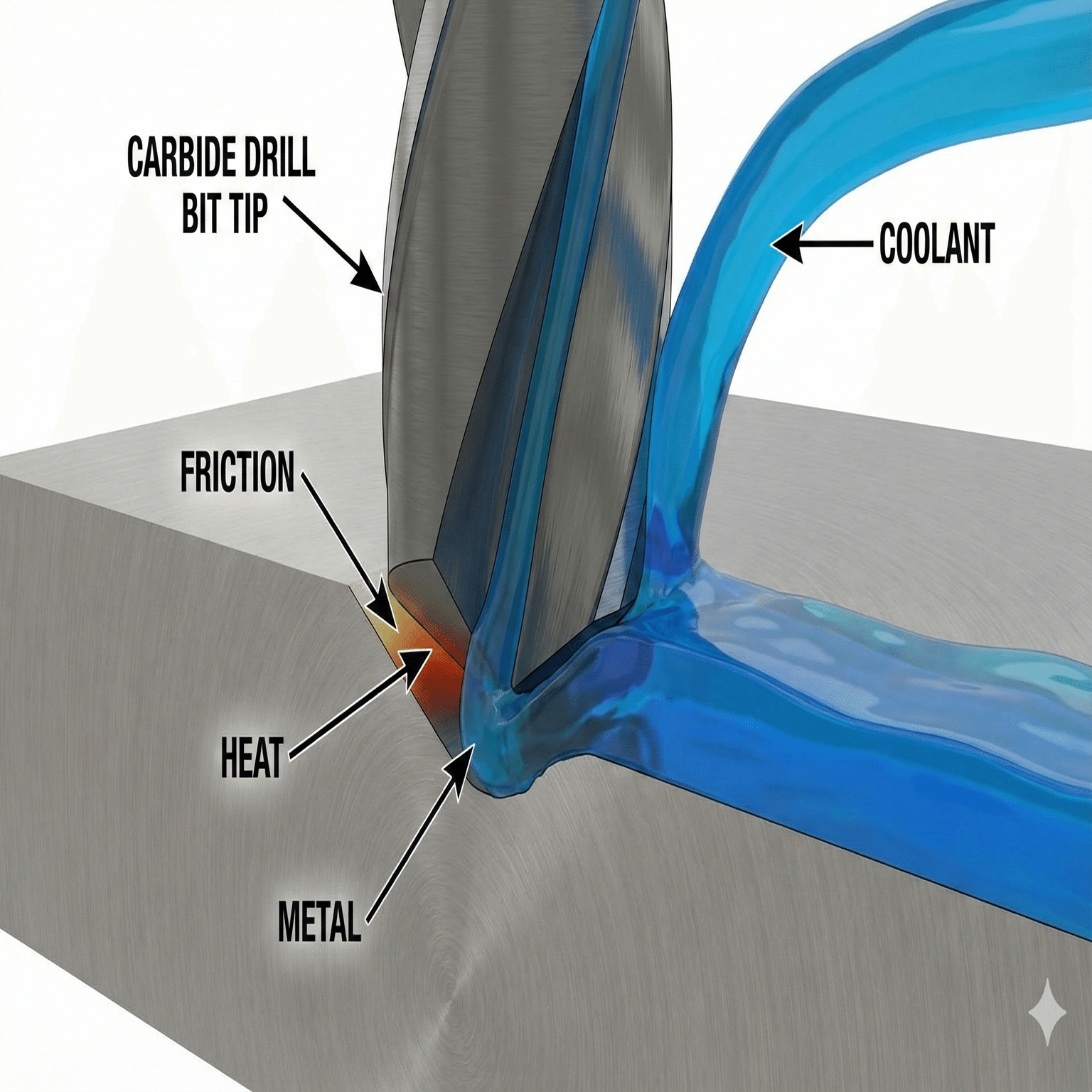

潤滑（滑り）と冷却（冷やし）のトレードオフ
切削油の役割は主に「潤滑（摩擦を減らす）」と「冷却（熱を取る）」の2つですが、このバランスは材質によって全く異なります。
-
アルミ: 熱伝導が良いので冷却はそこそこで良いが、柔らかいので「くっつき（溶着）」やすい。 → 潤滑重視
-
SUS: 熱が逃げにくく、硬くなる。 → 冷却と極圧潤滑の両方が必要
これを1種類の油で完璧にこなすのは、物理的に不可能です。
「最近、特定の材質だけ工具の減りが早い」と感じるなら、それは今の油剤がその材質の特性に負けている証拠です。
被削材ごとに異なる「敵」を知る
敵を知らずして戦うことはできません。
-
アルミの敵: 「構成刃先（ビルトアップエッジ）」。溶けたアルミが刃先にこびりつき、精度を落とす。
-
SUSの敵: 「加工硬化」と「切削熱」。削った瞬間に硬くなり、高熱で刃先を摩耗させる。
-
鉄の敵: 「サビ」と「発熱」。
それぞれの「敵」を倒すための武器（添加剤）が、切削油には必要なのです。
【被削材別】ジュラロン流・最適油剤の選び方
では、具体的にどのような成分が入ったものを選べばいいのでしょうか。
SDS（安全データシート）や成分表を見る際のポイントを伝授します。
①アルミ・非鉄金属：「溶着」を防ぐ油性向上剤とpH管理
アルミ加工で最も重要なのは、「いかに刃先にアルミをくっつけないか」です。 そのためには、摩擦係数を下げる「油性向上剤（エステル分など）」がたっぷりと配合された「エマルションタイプ（乳白色）」が最適です。
【要注意：アルミの変色】
アルミはアルカリ性に弱く、pHが高い（10以上など）液に長時間触れると、黒く変色（腐食）します。
「アルミ対応」と書かれた油剤には、この腐食を防ぐ「インヒビター（腐食防止剤）」が入っており、pHも8.5〜9.0程度に抑えられています。
もしアルミの仕上げ面が白っぽく曇るなら、油剤のアルカリ度が強すぎる可能性があります。
②ステンレス（SUS）・難削材：「加工硬化」に勝つ極圧添加剤（S/Cl）
SUS304や316などのステンレス加工は、まさに「熱と圧力との戦い」です。
ここで必須なのが「極圧添加剤」です。
-
硫黄（S）系: 高温になると金属表面と反応し、硫化被膜を作って「焼き付き」を防ぐ。
-
塩素（Cl）系: 低温から中温域で強い潤滑膜を作る。ステンレス加工には塩素が最強と言われます。
環境対応で「塩素フリー」が増えていますが、SUSの重切削においては、やはり塩素入りの方が工具寿命は圧倒的に長いです。
もし塩素フリーを選ぶなら、「硫黄系極圧添加剤」が強化されたソリュブルタイプを選んでください。ただの汎用ソリュブルでは、SUSの硬さに負けて刃物が欠けます。
③炭素鋼・鋳鉄：「冷却」優先で錆びさせない浸透性
S45CやFC材（鋳物）は、比較的削りやすい材料ですが、量産加工では「熱」が問題になります。
刃先温度を下げて摩耗を防ぐため、「冷却性」と「浸透性」に優れた「ソリュブルタイプ（半透明）」または「ケミカルタイプ（透明）」がおすすめです。
特に鋳物は、細かい粉（スラッジ）が出やすく、油剤が腐りやすい特徴があります。
潤滑性よりも、「洗浄性（洗い流す力）」と「防錆力」を重視して選ぶのが正解です。
工具寿命を縮める意外な犯人「濃度不足」と「腐敗」
「高い油を買ったのに、効果が出ない！」
そんな時は、管理状態を疑ってください。
添加剤は「濃さ」で効く。推奨濃度の下限を割るな
極圧添加剤や油性向上剤は、「濃度」に比例して効果を発揮します。
メーカー推奨が「5%〜10%」の場合、5%は「ギリギリ加工できるライン」、10%は「工具寿命を延ばすライン」と考えてください。
コストを気にして薄め（3%など）で使っていると、添加剤の量が絶対的に不足し、高い油を使っている意味がなくなります。難削材を削る時こそ、あえて「濃いめ（10%）」にしてみてください。劇的に変わります。
腐敗した液は「ただの汚水」。潤滑性能はゼロになる
液が腐ってバクテリアが増殖すると、エマルションの粒子が破壊され、潤滑成分が分離してしまいます。
こうなると、切削油はただの「臭い水」です。
工具寿命を延ばすための第一歩は、週末のエアレーションや浮上油除去で、油剤を健康に保つことです。
(参考記事：腐敗臭とはサヨナラ！夏場に急増するバクテリア繁殖を防ぐ週末管理術)
成功事例：SUS304加工での劇的な改善データ
実際に、汎用エマルションから「SUS専用・高潤滑ソリュブル（塩素フリー極圧強化型）」に切り替えたD社様の事例です。
【課題】
-
被削材：SUS304
-
工具：φ10 超硬ドリル
-
現状：50穴加工でドリルが折損。刃先のチッピング（欠け）が激しい。
【対策後の効果】
項目変更前（汎用エマルション）変更後（SUS専用ソリュブル）改善率加工穴数50穴（折損）120穴（摩耗のみ）2.4倍切削速度(Vc)60 m/min80 m/min33% UP工具費(月間)150,000円75,000円半減油剤単価400円/L600円/Lコスト増
油の単価は上がりましたが、工具費の削減額がそれを大きく上回り、トータルコストでは月間6万円以上の黒字となりました。
これが、正しい選定の威力です。
現場で役立つQ&A（FAQ）
Q1. 環境のために「塩素フリー」にしろと言われています。性能は落ちますか？
A. 正直に言えば、極圧性は塩素に劣る場合があります。
しかし、最近は「硫黄系」や「特殊エステル」の技術が進化し、塩素並みの性能を持つ製品も出てきています。選定さえ間違えなければ、塩素フリーでも十分戦えます。
Q2. アルミとSUS、両方削るのですがどうすればいいですか？
A. 「厳しい方（SUS）」に合わせつつ、「弱い方（アルミ）」への攻撃性がないものを選びます。
具体的には、「アルミ変色防止剤」が配合された「高潤滑ソリュブル」を選定します。アルミ専用油でSUSを削るのは無理ですが、SUS対応油でアルミを削ることは（変色さえ防げば）可能です。
Q3. シンセティック（完全化学合成）は工具寿命に良いですか？
A. 冷却重視の加工なら最強です。
油分を含まないため冷却性は抜群で、高速切削や研磨加工には最適です。しかし、潤滑性はエマルションに劣るため、重切削や低速加工には不向きな場合があります。
Q4. 工具寿命が延びる添加剤を後から足せますか？
A. 可能ですが、おすすめしません。
市販の極圧添加剤をタンクに入れることもできますが、乳化バランスが崩れて分離したり、発泡の原因になります。最初から性能が高い油剤に入れ替える方が、結果的に安上がりで安全です。
Q5. タッピング（ネジ切り）だけ寿命が極端に短いです。
A. クーラントの濃度不足か、リジッドタップの限界かもしれません。
タップは最も負荷がかかる加工です。クーラント濃度を10%以上に上げるか、タップ工程だけ「タッピングペースト（直付け）」を併用することを検討してください。
まとめ：たかが油、されど油。消耗品費を下げる一番の近道
「刃物が持たないから、もっと高いコーティングのドリルに変えよう」
そう考える前に、一度立ち止まって「タンクの中身」を見直してください。
切削油は、刃先とワークの間に入り込む、わずか数ミクロンの「液体の工具」です。
この液体の工具を、被削材に合わせて正しく選定するだけで、高価なドリルやチップは何倍も長持ちします。
「今使っている油が、本当に最適なのか診断してほしい」
「SUS加工のコストダウンをしたいが、どの油を使えばいいか分からない」
そんな時は、ジュラロンにお任せください。
私たちは、御社の加工材質や機械条件に合わせた「トライアル油剤」を選定し、実際の現場で効果を体感していただくプログラムをご用意しています。
