寸法バラつきの原因はこれだ！ / 混入油（浮上油）を完全除去し加工精度を安定させる鉄則

「朝一番の加工寸法はバッチリなのに、昼過ぎになると公差から外れてくる……」

「機械の熱変位補正は入れているはずなのに、なぜかバラつく……」

精密加工の現場で、こんなミステリーに遭遇したことはありませんか？

機械メーカーを呼んでも「機械に異常はありません」と言われ、工具を変えても直らない。

そんな時、最後に疑うべきなのが「クーラントタンクの中身」です。

特に、タンク液面を覆い尽くす「混入油（別名：トランプオイル、浮上油）」。

これは、機械の摺動面（スライドウェイ）を潤滑する「摺動面油」や、油圧装置から漏れた「作動油」が切削油に混ざり込んだものです。

「油に油が混ざるくらい、大したことないだろう」

そう思っていたら大間違いです。この混入油こそが、加工精度を狂わせ、工具寿命を縮め、現場の悪臭を招く「諸悪の根源」なのです。

今回は、ジュラロン株式会社が現場で培ったノウハウを元に、混入油が引き起こす悪影響のメカニズムと、それを**効率よく除去するための「鉄則」を解説します。

---

なぜ「混入油」があると加工精度が落ちるのか？

混入油は単に「汚い」だけではありません。加工点（刃先とワークの接触点）において、物理的な邪魔をしています。

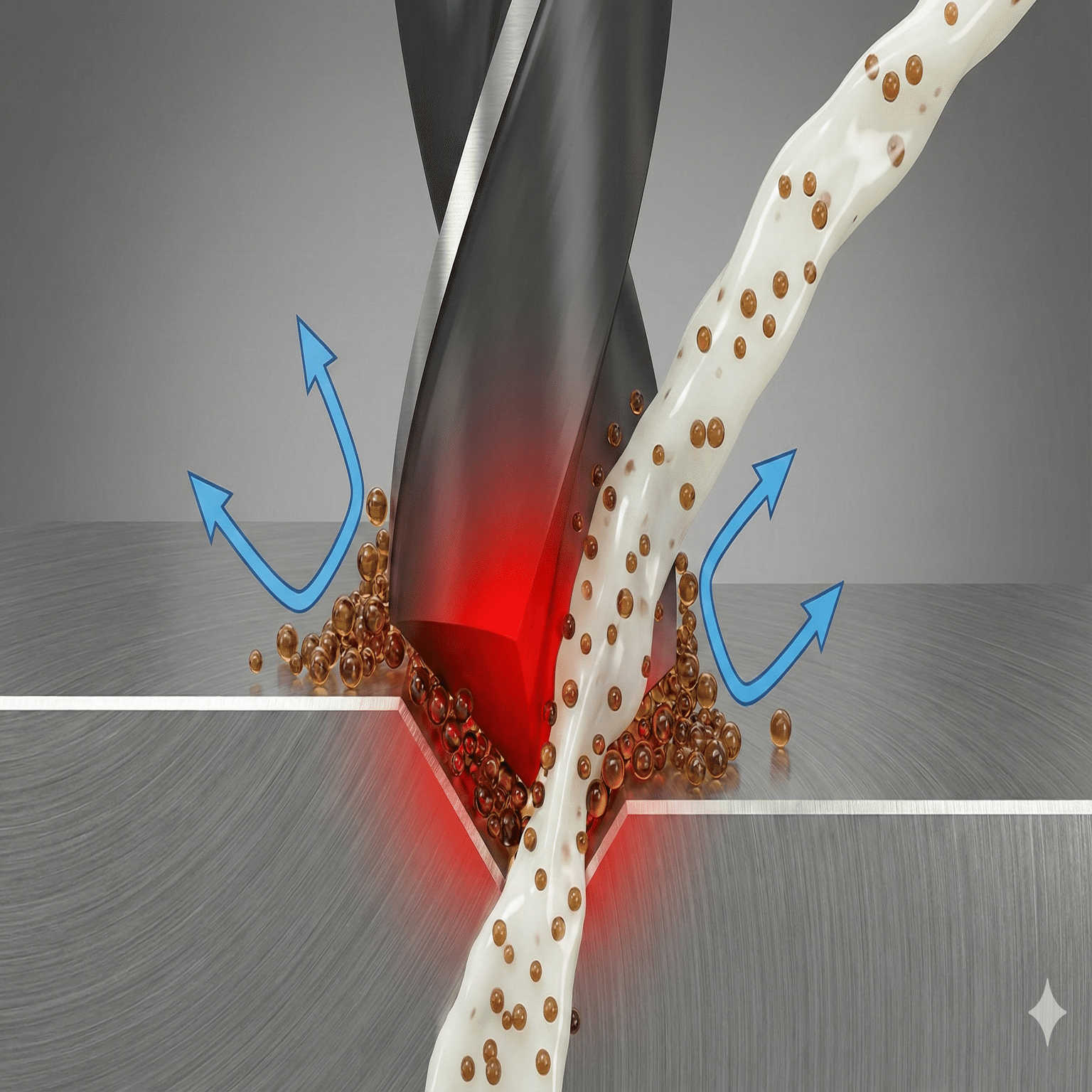

刃先の冷却を邪魔する「油の断熱材」効果

水溶性切削油の最大の武器は「水による冷却能力」です。

しかし、混入油が増えると、切削油の中に油の粒が大量に漂う状態になります。

油は水に比べて熱伝導率が悪いため、刃先に当たった瞬間、「断熱材」のような働きをしてしまいます。

これにより、刃先の熱が奪えず、ワークが熱膨張を起こして寸法が狂ったり、工具の摩耗が早まったりします。

「夕方になると寸法が変わる」のは、一日中稼働して液温が上がり、さらに混入油が撹拌されて冷却効率が落ちている証拠かもしれません。

クーラントポンプの能力低下とセンサー誤作動

混入油は粘度が高いため、フィルターやストレーナーをすぐに詰まらせます。

その結果、クーラントの吐出圧力が低下し、切り屑を飛ばせなくなったり、狙った場所に液が届かなくなったりします。

また、液面検知センサーに油が付着すると、液があるのに「ない」と判定されたり、その逆の誤作動を起こし、チョコ停の原因になります。

バクテリア繁殖によるpH低下とサビの連鎖

前回の記事でも触れましたが、液面を覆う浮上油は酸素を遮断し、嫌気性バクテリアの温床になります。

バクテリアが増えると液が酸性（pH低下）になり、サビが発生しやすくなります。

「サビるから濃度を上げる」→「さらにベタつく」→「混入油が分離しにくくなる」という悪循環に陥っていませんか？

---

効果は設置場所で決まる！オイルスキマー運用の「3つの鉄則」

混入油を除去するために「オイルスキマー（ベルト式や円盤式）」を導入している現場は多いでしょう。

しかし、「つけているのに取れない」という相談が後を絶ちません。

それは、設置場所とタイミングが間違っているからです。

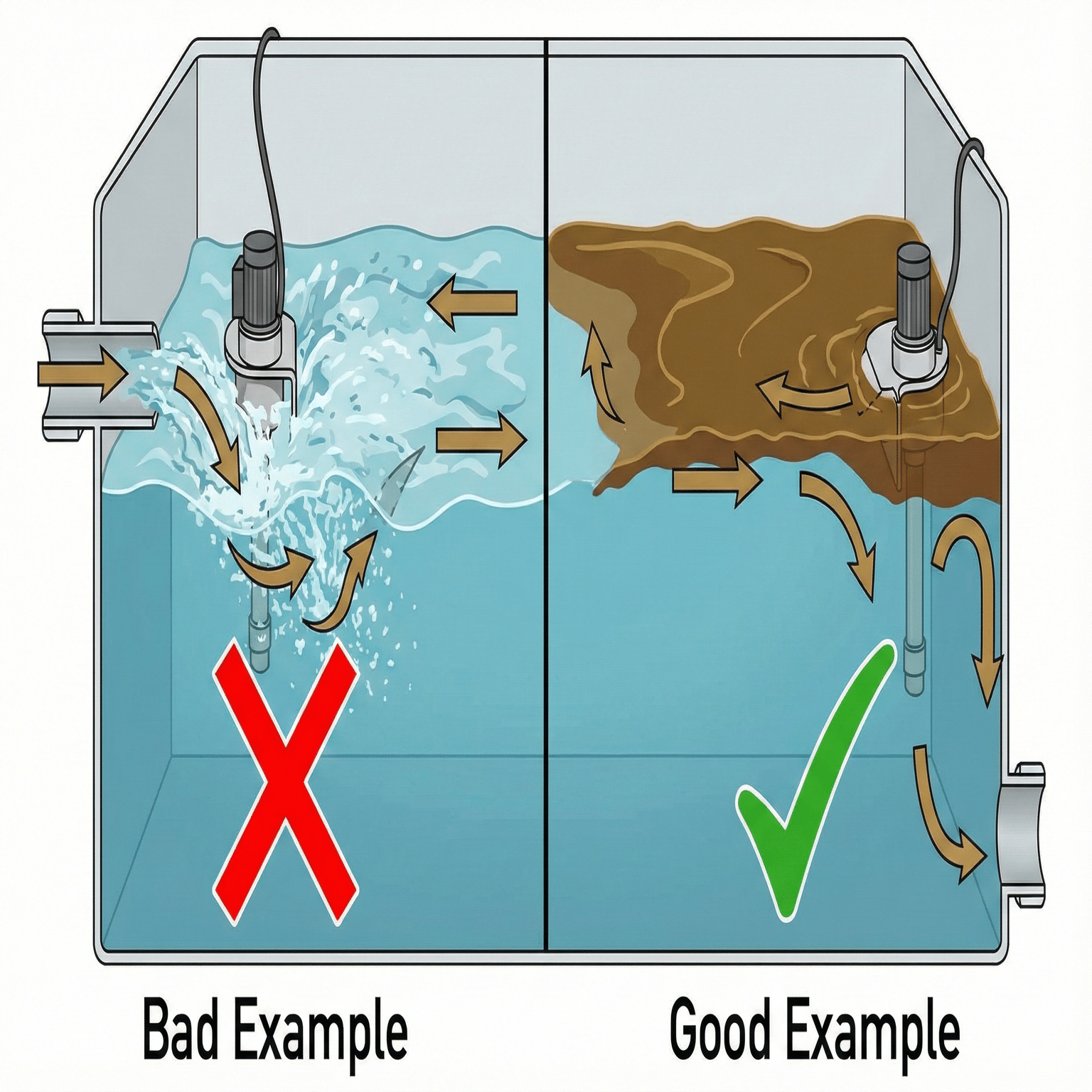

鉄則1：「流れの死ぬ場所」を狙え（戻り口はNG）

一番やってはいけないのが、機械から切削油が戻ってくる「戻り口（リターン）」付近への設置です。

ここでは液が激しく波打っており、油と水が撹拌されています。スキマーは「表面に浮いた油」しか取れませんから、撹拌された状態では水を大量に汲み上げるだけで、肝心の油は取れません。

【正解】

タンクの中で最も液流が穏やかな「中継槽」や「クリーン槽の手前」、あるいは「仕切り板の隅（コーナー）」に設置してください。油は静かな場所に集まります。

鉄則2：回収のゴールデンタイムは「始業前」と「昼休み」

機械が稼働している間は、ポンプによって液が循環しているため、油は細かくなって液中に分散しています。

逆に、ポンプが止まると、油は軽いため水面に浮上してきます。

つまり、スキマーを回すべき最高のタイミングは、「油が浮ききった時」です。

• 始業前の1時間: 夜のうちに浮上した油を一網打尽にするチャンス。

• 昼休み: 午前中の混入分を回収。

• 週末: タイマー制御で数時間回す。

24時間回しっぱなしにするよりも、「静置（ストップ）→回収（スキミング）」のメリハリをつけた方が、効率良く、かつ切削油の持ち出しを最小限に抑えられます。

鉄則3：ベルト？ディスク？形式ごとの「得意・不得意」

• ベルト式: 最も一般的。水位変動に強いが、設置スペースが必要。幅広のベルトなら回収量が多い。

• ディスク（円盤）式: 効率は良いが、水位変動に弱い（ディスクが浸かりすぎると水ばかり取る）。

• スクリュー式: 粘度の高い油や、スラッジを含んだ油に強い。

• 浮上吸引式: バキュームで吸い取るタイプ。回収能力は最強だが、切削油も大量に吸うため、後段に分離タンクが必要。

---

「取りすぎ」に注意！有効成分を守る分離テクニック

オイルスキマーの悩みとして、「切削油の原液まで取ってしまう（共連れ）」があります。

廃油缶を見たら、半分以上が真っ白な切削油だった……これではコストの無駄遣いです。

切削油まで捨てていませんか？「共連れ」のメカニズム

切削油に含まれる「親油性（油となじみやすい）の成分」は、浮上油と一緒にスキマーのベルトにくっついてきます。

特にエマルションタイプの場合、濃厚な原液成分が持っていかれやすく、結果としてタンクの濃度が下がってしまいます。

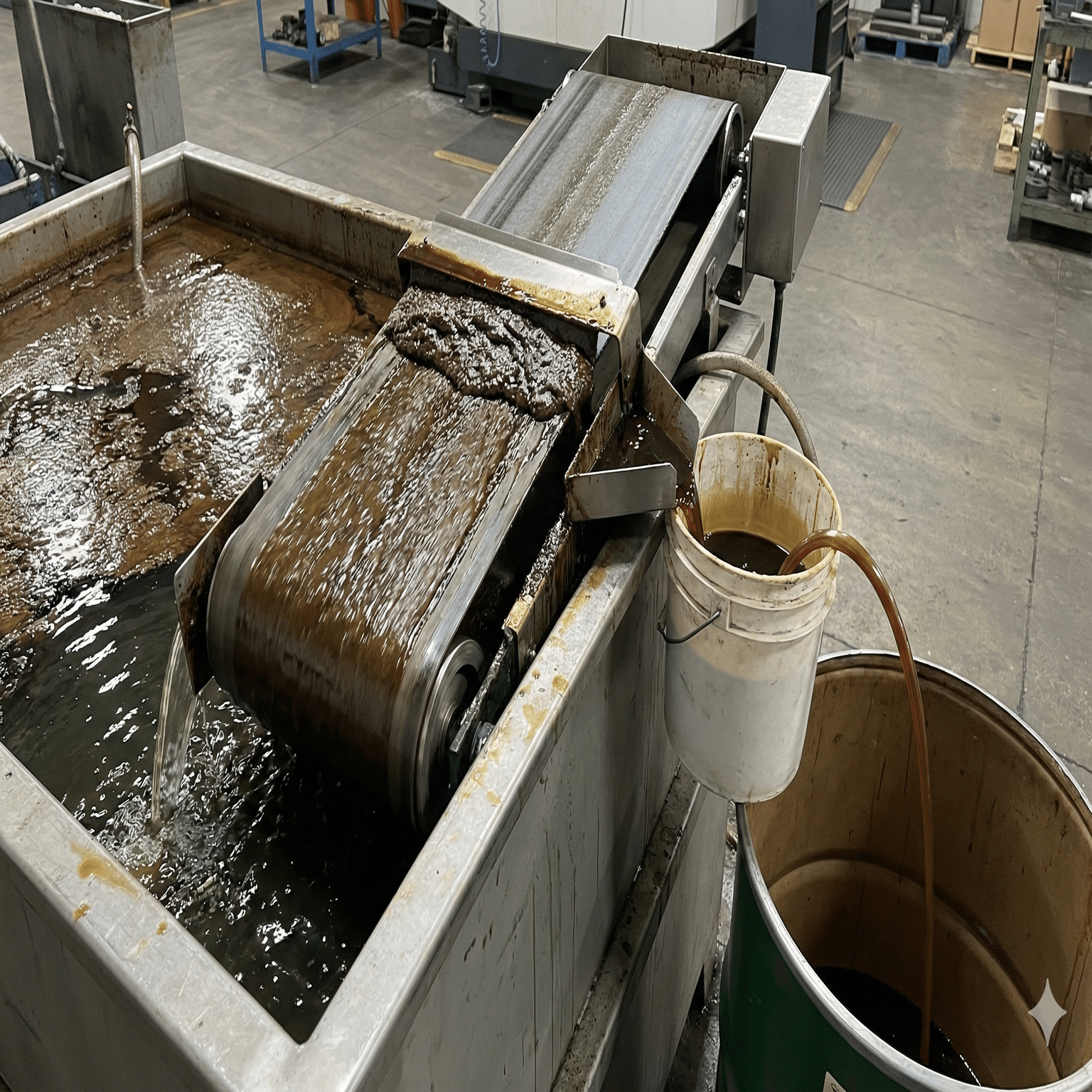

100円ショップのアイテムでできる簡易分離槽

これを防ぐ裏ワザがあります。

スキマーから出た廃液を、すぐにドラム缶に捨てず、一度「小さなバケツ（分離槽）」で受けるのです。

1. スキマーの出口に、底に穴を開けたバケツやペットボトルを設置する。

2. その穴からホースを伸ばし、「タンクに戻る」ようにする。

3. バケツの中で「油（上層）」と「切削油（下層）」が分離する時間を稼ぐ。

4. 比重の重い切削油は下の穴からタンクに戻り、軽い油だけがバケツの上から溢れて廃油缶へ落ちる仕組み（オーバーフロー分離）を作る。

これだけで、切削油の廃棄量を半分以下に減らせます。

---

導入事例：スキマー最適化で工具寿命が1.3倍に

混入油対策を徹底した精密部品加工メーカーG社様の事例です。

【課題】

• 加工機：マシニングセンタ 10台

• 問題点：摺動面油の混入が激しく、月曜朝の寸法不良と悪臭に悩んでいた。スキマーはあるが、位置が悪く機能していなかった。

【改善施策】

1. 位置変更: スキマーを液流の激しい戻り口から、流れの淀む第2槽へ移動。

2. タイマー導入: 24時間稼働を止め、「始業前1時間」と「昼休み1時間」のみ稼働に設定。

3. 分離性向上: 切削油を「他油分離性」の高いタイプ（ジュラロン製）に変更。

【結果】

項目対策前（混入油放置）対策後（除去徹底）改善効果混入油回収量2L/週（水ばかり）10L/週（濃厚な油）除去効率5倍寸法不良率3.5%0.5%以下安定稼働工具寿命平均 200個平均 260個1.3倍延長更液頻度年4回年1回コスト減

「油を取るだけで、ここまで精度が変わるとは」と驚きの声をいただきました。

---

現場の疑問にお答え（FAQ）

Q1. 摺動面油を切削油と同じメーカーにすれば、混ざっても大丈夫ですか？

A. 「ソリュブルタイプ」などで相性の良い組み合わせはありますが、基本は別物です。

最近は「混入しても切削油の一部として使える（共生型）」摺動面油もありますが、それでも限界量はあります。基本的には「除去」することを前提に考えてください。

Q2. 吸着マットを入れていますが、コストがかさみます。

A. マットは「仕上げ用」と考えてください。

大量の油をマットだけで吸うのはコスパが悪すぎます。まずはスキマーやバキュームで9割を取り、取りきれなかった薄い油膜をマットで吸着させるのが賢い使い方です。

Q3. スキマーのベルトがすぐに滑って回りません。

A. 油の種類とベルト材質が合っていない可能性があります。

粘度の高い油の場合、スチールベルトだと滑ることがあります。樹脂製や特殊繊維のベルトに変えるか、プーリーのテンション調整を行ってください。

Q4. 分離槽（オイルトラップ）の掃除頻度は？

A. 最低でも月1回は底のヘドロを取ってください。

分離槽は油を浮かせると同時に、スラッジを沈殿させる場所でもあります。ここが詰まると逆流してタンクを汚染します。

Q5. 混入油が乳化して白く溶け込んでしまい、浮いてきません。

A. 切削油の「乳化力」が強すぎるか、ポンプの撹拌が強すぎます。

一度乳化してしまった油（エマルション化したトランプオイル）は、スキマーでは取れません。全更液するか、遠心分離機にかける必要があります。次回選定時は「分離性（デマルション性）」の高い切削油を選んでください。

---

まとめ：浮上油対策は「品質管理」そのもの

「たかが混入油」と侮ってはいけません。

それはタンクの中で静かに増殖し、加工精度を蝕み、工具を摩耗させ、現場の空気を汚すモンスターです。

しかし、恐れることはありません。

「適切な場所にスキマーを置く」「静置時間を活用する」。

この基本を守るだけで、モンスターは退治できます。

「今のスキマーが全然吸わない」

「混入油と切削油が分離しなくて困っている」

そんなお悩みをお持ちの方は、ぜひジュラロンにご相談ください。

御社のタンク形状に合わせた「最適なスキマー配置」のアドバイスや、「驚くほど油が分離する切削油」のご提案をいたします。

きれいなタンクは、精度の高い製品を生み出す母体です。

今日から「タンクの掃除」ではなく、「品質の向上活動」として、浮上油対策を始めましょう。
