水溶性切削油剤とシール材の適合性｜漏れを防ぐ5つの実践チェック
工作機械の液漏れは、油剤だけが原因とは限りません。シール材・使用液・取付状態の3方向から確認することが、交換の繰り返しを防ぐ近道です。
「またクーラントが床に漏れている」「パッキンを交換したのに再発する」。このような悩みは、生産性だけでなく安全や衛生にも影響します。本記事では水溶性切削油剤とゴム、樹脂、塗装の適合性を整理し、現場で実行できる診断と記録の方法を紹介します。

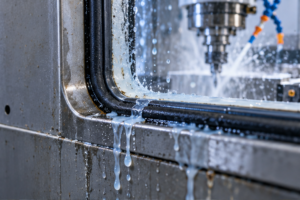

水溶性切削油剤の液漏れは適合性だけで判断しない
漏れの発見＝油剤の攻撃性と即断するのは危険です。シール材が変質している場合もあれば、締付不足、傷、圧力変動、配管の振動、部品の経年劣化が関係している場合もあります。まず漏れが起きた場所と発生時期を整理しましょう。
最初の5分で記録したい観察ポイント
発生位置がホース継手か、ポンプ周辺か、扉のシールかによって調査先は変わります。写真は遠景と近景を撮り、機械番号、稼働時間、油剤の交換日、補給履歴を残してください。濡れた箇所を拭き取る前に、滴下の位置と液色を確認します。ただし機械が動作している間は危険区域に手を入れないでください。
記録する項目は、①機械・箇所、②発見日時、③直近の変更点、④シールの外観、⑤濃度・pH、⑥写真、⑦応急措置です。複雑な様式よりも、担当者が毎回同じ項目を埋められることが大切です。
漏れた液がクーラントなのか確認する
工作機械には切削油剤以外に油圧作動油、摺動面油、洗浄液などが使われます。色や粘度だけでの判定には限界があります。可能なら採取位置と用途を照合し、設備担当者とともに液種を確認します。電気系統付近の漏れや滑りやすい床では、設備の停止と安全確保を優先します。
Q. 油剤を替えた直後の漏れは油剤が原因ですか？
時系列として重要な手掛かりですが、決定打ではありません。液種変更と同時に配管洗浄、ポンプ調整、圧力変更をしていないか確認します。同じ部品が複数台で同様に変化した場合は、材料との適合性を優先的に検証する価値があります。

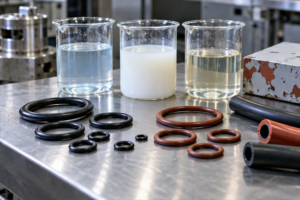

シール材と水溶性切削油剤の相性を決める条件
ゴムの耐薬品性は材質名だけでは決まりません。油剤の原液組成、使用濃度、温度、接触時間、機械的な応力で挙動が変わります。同じNBRでも配合や硬さ、製造条件によって性能が異なります。「NBRだから安全」「FKMなら何でも大丈夫」という一律判断は避けましょう。
膨潤・硬化・亀裂・圧縮永久ひずみの違い
膨潤は液体成分の取り込みなどにより寸法が変化する現象です。一方、可塑剤などの成分が抜けると硬化や収縮が起きる場合があります。亀裂は化学的な影響に加え、曲げや引張り、温度の影響も考えられます。圧縮永久ひずみは、シールが押しつぶされた後に元の形状へ戻りにくくなる性質です。
それぞれ対策が異なるため、取り外した部品は捨てずに隔離保管し、未使用品と寸法・硬さ・外観を比べます。硬さや寸法の評価は、部品メーカーが指定する測定方法に従います。液に触れたゴムを強く引っ張る試験は破断の危険があるため、安易に行わないでください。
NBR・EPDM・FKMは名称だけで順位を付けられない
NBRは油に対する耐性を期待して使われることが多く、EPDMは水系の用途で採用される場合があります。FKMも耐薬品性に優れる用途がありますが、アミンなどの化学種や温度条件では例外があります。したがって、樹脂・ゴムメーカーの特定のグレードと実液に対する適合データを照合することが必要です。
|
確認項目 |
判断が不十分な例 |
より確かな確認方法 |
|
材質 |
黒いゴムだからNBR |
部品番号・図面・メーカー照会 |
|
耐性 |
一般の耐油性表で適合 |
実液・使用濃度での試験情報 |
|
寸法 |
見た目に異常なし |
新品との外径・厚み比較 |
|
交換 |
高級材へ一律変更 |
温度・薬液・機械強度を含む選定 |
この表は確認手順の比較であり、材質別の性能保証表ではありません。設備保証や安全機能に関わるシールは、機械メーカーの指定を優先してください。
Q. Oリングが柔らかいのは膨潤した証拠ですか？
柔らかさの変化だけでは断定できません。新品の材質・硬さを確認し、寸法変化や重量変化、表面状態と合わせて判断します。部品取り外し時に液が付着していると測定値も変わるため、試験条件を揃えることが重要です。
塗装・樹脂窓と切削油剤の適合性にも注意する
塗装の浮き、剥離、透明カバーの白化は、油剤との相性を疑う入口になります。ただし施工時の下地処理、塗膜の硬化不足、温度、洗浄剤の接触なども考慮します。塗装材の名称が同じでも塗料メーカーや仕様で耐性は異なります。
塗装剥がれは液の滞留場所から調べる
工作機械の角や溝に液が溜まると、接触時間が長くなります。剥離位置の分布を記録すると、噴流の当たり方や清掃不足が見えてきます。濃度が推奨範囲内かを確認し、日常清掃と排液経路の改善を検討してください。塗装を再施工する場合は、塗料メーカーに実使用液との適合性を照会します。
透明窓のひびは安全確認を優先する
透明樹脂には応力と薬品が重なり、亀裂が進展する場合があります。白化や細かなひびが見えたら、まず機械メーカーの保守基準に従って点検を依頼してください。視認性が残っていても飛散物を防ぐ機能が保持されているとは限りません。安全カバーの材質変更やフィルム施工は、設備メーカーの承認なしに行わないことが大切です。
Q. 濃度を下げれば塗装の剥離は止まりますか？
濃度だけを原因と決めつけることはできません。加工性能・防錆性を損なうおそれがあるため、メーカー推奨範囲を下回る調整は避けます。まず濃度計の校正、Brix換算係数、補給方法を確認し、塗装側の仕様も調べましょう。
水溶性切削油剤の5つの実践チェックで再発を防ぐ
原因を急いで決めるよりも、検証の順序を統一すると再発防止につながります。油剤メーカーへ送る液サンプルは、採取日、保管方法、使用中の温度も記録しておきます。特に稼働直後と長時間停止後で液の状態が異なる場合は、採取のタイミングを揃えると比較しやすくなります。シールの劣化には複数の要因が重なる場合もあります。推定した原因と確認済みの事実を分けて記入すると、次の点検担当者へ引き継ぎやすくなります。油剤の変更、シール材の変更、清掃方法の変更を同日に行うと、どの対策が効いたか分からなくなります。安全性に問題がない範囲で、変更項目を管理しましょう。
チェック1：シールの型番と使用条件を特定する
設備図面、保全履歴、メーカーの部品表から型番を確認します。接液面、最高温度、圧力、動的か静的かも重要です。適合性表は主として化学的な耐性を示しており、摩耗・耐圧性能まで保証するとは限りません。
チェック2：油剤の使用液を分析する
製品名と原液ロットを記録し、Brix計の値を製品指定の係数で濃度に換算します。pH、液温、外観、混入油、補給水などを同時に確認します。pHは油剤と材質の相性を単独で判定する指標ではありません。pH調整剤を自己判断で投入すると別の問題を作ることがあるため、必ず供給元と相談してください。
チェック3：設備の物理的要因を調べる
継手の緩み、ホースの引張り、軸振れ、ポンプ圧、シール溝の傷、取付方向を確認します。保全作業はロックアウト等の安全手順を守って実施します。新品部品の組付け不良や過度な締付けでも、漏れや早期摩耗は起こり得ます。
チェック4：使用液での適合性確認を依頼する
部品メーカーまたは油剤メーカーに、使用液サンプル、濃度、温度、接触時間、材質のグレードを伝えます。可能なら既存材と代替材の浸漬評価を同じ条件で比較します。寸法、質量、硬さ、外観の変化に加え、シールとしての使用可否は機械側の要求と照合します。
チェック5：対策後の変化を記録する
交換した日付だけでなく、漏れの再発日、清掃時間、補給量、機械停止時間を記録してください。小さな漏れが繰り返し起きる現場ほど、継続的な記録の価値が高まります。改善の効果を判断する観察期間は、稼働時間や過去の故障間隔に合わせて設定します。
Q. 油剤とシール材を同時に変更してもよいですか？
安全上の必要がある場合は対策を優先します。ただし改善効果の原因を特定したいなら、可能な限り変更履歴を分けて記録します。設備メーカーの承認や保証条件の確認も欠かせません。
シール交換費用は購入価格より総停止コストで比較する
安価なOリングでも、その交換に生産停止や清掃が伴えば損失は大きくなります。逆に高価な材質へ変更しても、原因が圧力変動であれば改善しない場合があります。費用比較では、部品代だけでなく停止・作業・漏液処理を含めることが重要です。
モデルケース：月次負担を見える化する
以下は考え方を示す架空の試算例です。ジュラロン製品の実績や改善保証を示すものではありません。
|
項目 |
改善前の試算例 |
改善後の試算例 |
|
月間交換回数 |
4回 |
1回 |
|
部品・副資材費 |
8,000円 |
5,000円 |
|
停止・作業・清掃費 |
48,000円 |
12,000円 |
|
月間合計 |
56,000円 |
17,000円 |
この仮定では月間差額は39,000円です。ただし実際の費用は設備ごとに異なります。改善前後で同じ生産条件と評価期間を揃え、設備停止の単価を社内で定義することが必要です。油剤の選定変更に伴う試験費や洗浄費も忘れず計上します。
漏れ防止の投資判断を上司へ説明するには
写真、頻度、原因仮説、候補対策、検証手段、費用、再発判定基準をA4一枚にまとめます。「油剤が悪い」ではなく「油剤と材質の適合性を確認する必要がある」と書く方が、担当間の合意形成につながります。保全・加工・購買・油剤供給者が同じデータを見られる状態が理想です。
Q. どの程度の漏れなら様子見でよいですか？
一律の安全な漏れ量は示せません。滑倒や電気設備への侵入、圧力低下、液面低下を伴う場合は直ちに設備担当へ連絡してください。少量でも再発を繰り返す場合は、重大故障の前兆として点検計画へ組み込みます。
関連記事：混入油によるトラブルと管理の考え方も参考になります。漏れた液の種類を確認する際に役立ちます。
水溶性切削油剤の変更前にメーカーと取り決めたいこと
切削油剤の選定では加工性能だけでなく、設備との接液適合性を確認する必要があります。既設機械には長年使用したゴムや古い塗膜があるため、新品設備とは条件が異なります。新規導入時ほど、機械メーカーと油剤メーカーの双方へ確認しましょう。
問い合わせ時の情報セット
機種、製造年、漏れ箇所、シール材と型番、油剤製品名、希釈倍率、pH、温度、写真、過去の交換回数を整理します。わからない項目は空欄で構いません。推測で埋めず、不明点を明記すると確認が進みます。
試験計画では、誰が試験片を用意し、誰が液を採取し、何を合否判定にするか決めます。測定条件が異なる数値の単純比較を避け、現場運用へ適用できるかを最終的に判断してください。
Q. 新しい切削油剤を試す前に何を伝えればよいですか？
少なくとも設備の機種、材質情報、過去の漏れと塗装トラブル、現在の濃度と温度を共有してください。加工材や工具情報と合わせて伝えると、加工性能と設備適合性の両面で相談できます。材質不明の部品は、機械メーカーへの照会から始めましょう。
関連記事：ジュラロンの塗装剥がれ・パッキン劣化の基礎解説では、トラブルの種類を解説しています。本記事の診断手順と併せてご覧ください。
加工条件から油剤選定の論点を整理したい場合は、最適油剤診断もご活用ください。設備適合性の最終判断は、機械メーカーと材質メーカーの情報を確認した上で行います。
水溶性切削油剤とシール材の適合性まとめ
液漏れや塗装剥がれは、油剤との相性が一因になり得ます。しかし、原因を一つに限定すると対策を誤ります。まず発生位置、変更履歴、材質、濃度、温度、機械状態を整理し、必要に応じて実液で適合性を確認してください。
今日できることは、漏れ箇所の写真を撮り、シール型番と使用液の状態を記録すること。 保全上の軽微な不具合は安全な手順で是正し、材質選定や油剤変更が必要な場合は関係メーカーへ相談しましょう。無理な運転継続は避け、設備保全の基準を優先します。
